產品介紹

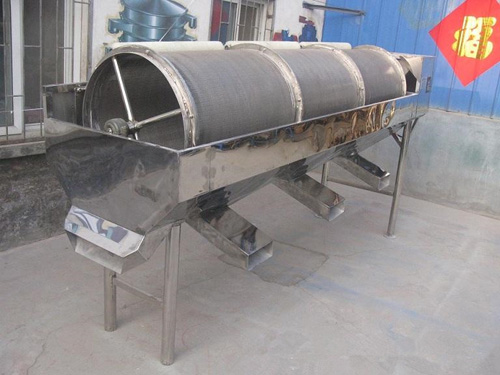

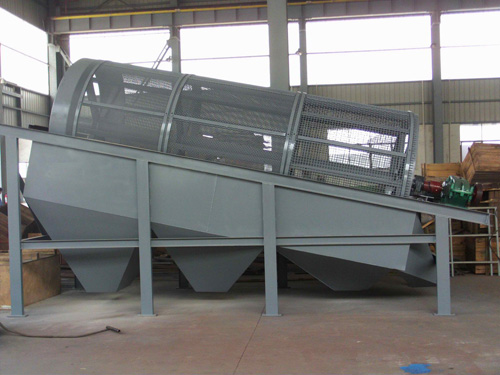

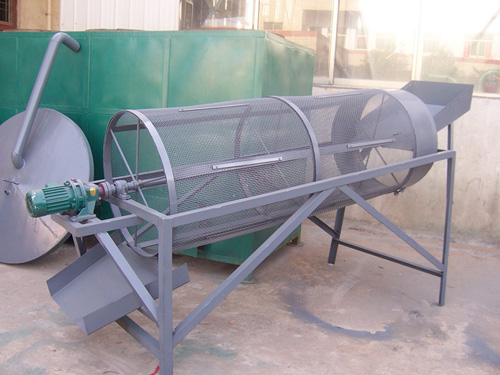

滾筒篩是一種常見的篩分設備之一，主要由電機、減速機、滾筒裝置、密封蓋、進出料口組成。滾筒篩又分為有軸滾筒篩和無軸滾筒篩兩種類型，滾筒篩用于中、細碎物料的分級篩選，在石料場中可用于大小石子分級，并對石料外部的泥土和石粉進行分離作業，在沙石場中可用于沙石的相互分離篩選，在化工行業、煤炭工業中，也可于塊狀物料和粉狀物料的篩選作業，適用范圍，工作環境要求低，并可根據不同的物料需求定制不同型號規格的滾筒篩設備，滿足不同的生產需要。


應用行業


滾筒篩應用行業滾筒篩篩分物料類型

滾筒篩是沃爾森機械為電廠、焦化廠、建材、冶金、化工、礦山等行業而的篩分設備，它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量。適宜篩分各種的物料，以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料，篩下產品100mm，中間10-50mm,較細可達3mm以下，


突出優勢


滾筒篩分機具有功率小，筒內有自清掃裝置，篩孔不易被堵塞; 占用空間小，投資成本降低; 運轉平穩可靠; 篩分高; 產量較大; 工藝布置簡便，安裝、維護方便，操作方便等特點。同時對物料的適應能力強，粘性、濕度、臟、雜等各種性質的物料都能篩分，進料方式多樣化，即人工方式和機械傳動，能大批量生產，中心篩網采用環狀扁鋼圈設計，磨性好，使用時間長，結構簡單，維修方便。

工作原理

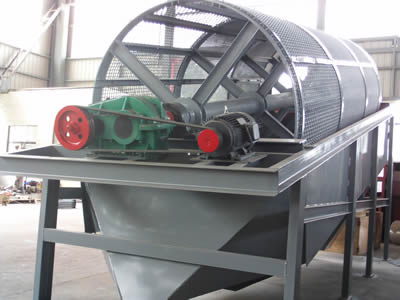

電機驅動滾筒軸線作旋轉運動，減速機調節筒體以轉速旋轉，物料由進料口進入筒體內，在旋轉產生的離心力作用下，物料在筒內翻滾，自上而下通過分級篩網析出，由于篩網分級尺寸不同，物料逐漸被分離篩選，粒度標準的物料經篩分后落入到各自的漏斗，然后由人力方式運出或通過輸送機自流送往成品站。標準產品經過下端出料口排出，顆粒較大，分選不標準的產品經另一排料口排出，筒內清理裝置，使篩網不宜被阻塞。

技術參數

型號	筒體規格	筒體傾角	筒體轉速（r/min）	篩孔尺寸	進料粒度	產量（m3/h）		功率
						篩孔（2mm）	篩孔（30mm）
GTS1030	Φ1×3	5-7°	22.5	2-30	60	10	60	4
GTS1040	Φ1×4	5-7°	25	2-30	60	11	80	4
GTS1230	Φ1.2×3	5-7°	20	2-30	70	12	100	5.5
GTS1240	Φ1.2×4	5-7°	20	2-30	70	14	120	5.5
GTS1250	Φ1.2×5	5-7°	20	2-30	70	15	140	5.5
GTS1530	Φ1.5×3	5-7°	17	2-30	80	18	150	5.5
GTS1540	Φ1.5×4	5-7°	17	2-30	80	18	150	7.5
GTS1550	Φ1.5×5	5-7°	17	2-30	80	20	180	11
GTS1560	Φ1.5×6	5-7°	17	2-30	80	22	200	11
GTS2040	Φ2×4	5-7°	12	5-60	90	25	250	15
GTS2050	Φ2×5	5-7°	12	5-60	90	30	300	15
GTS2060	Φ2×6	5-7°	12	5-60	90	35	350	18.5
