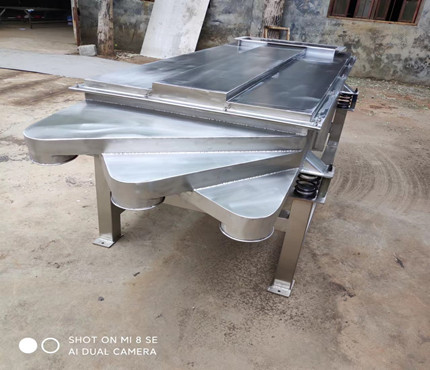

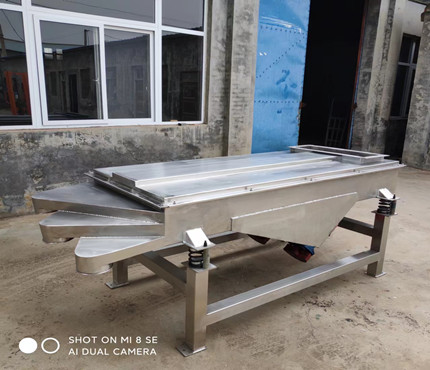

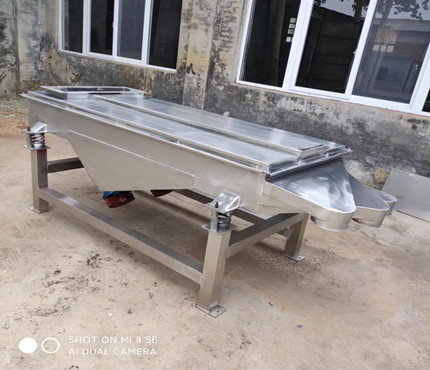

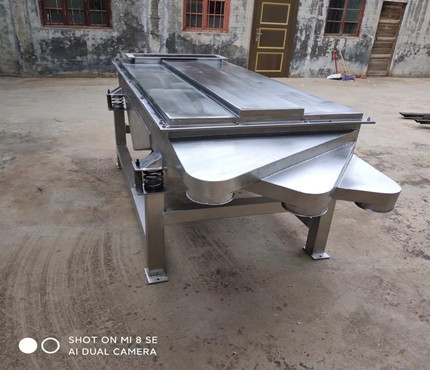

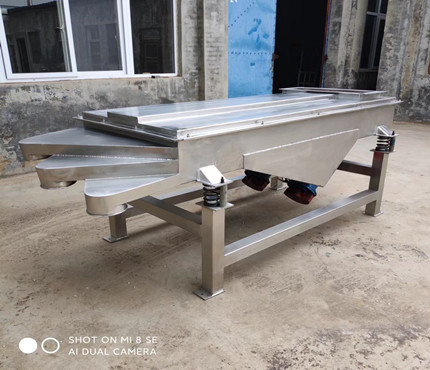

直線振動篩
一、工作原理
ZS系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm.。
二、工作特點
該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用時間長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。
三、主要適用行業
該產品廣泛適用于化工、食品、塑料、冶金、玻璃、水泥、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。
四、篩分原理
物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不適合的篩上、篩下物，分別從各自的出料口排出，流入料倉或盛料筒.
五、主要技術參數和外形尺寸：
|
型 號 |
ZS-520 |
ZS-525 |
ZS-530 |
ZS-1020 |
ZS-1025 |
ZS-1030 |
|
公稱尺寸 |
500×2000 |
500×2500 |
500×3000 |
1000×2000 |
1000×2500 |
1000×3000 |
|
物料粒度 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
0.074--10 |
|
振次(次/分) |
960 |
960 |
960 |
960 |
960 |
960 |
|
篩面傾角 |
0°－7° |
0°－7° |
0°－7° |
0°－7° |
0°－7° |
0°－7° |
|
振 幅 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
3—4.5 |
|
層 數 |
1--6 |
1--6 |
1--6 |
1--6 |
1--6 |
1--6 |
|
功率 |
2×(0.4-0.75) |
2×(0.4-0.75) |
2×(0.4-0.75) |
2×(0.4-1.1) |
2×(0.4-1.1) |
2×(0.4-1.5) |
六、結構說明
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘須擰緊，新篩機試用前三天、須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的部重量，安裝時，彈簧須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱須垂直與地面，兩支柱下面的槽鋼應相互平行。
