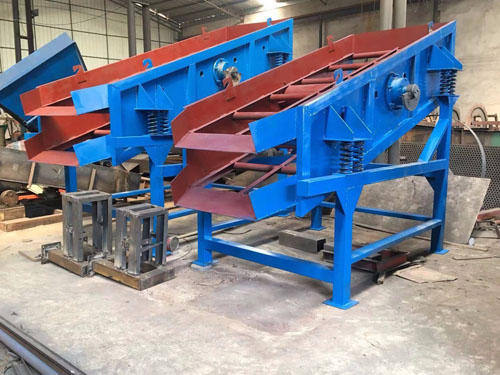

礦用振動篩產品概述:
礦用振動篩是我公司一種篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途較廣，是高爐槽下、焦化廠、選礦廠常用的篩分機械。采用振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分細，篩網有大的安裝傾角,拼塊組裝篩板，更換方便，使用時間長。

ZSG礦用振動篩型號含義:
ZSG-10×20
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　篩面長度
│ │ │
│ │ └──────────　篩面寬度
│ │
│ └───────────-　產品代號
│
└─────────────　振動篩系列代號

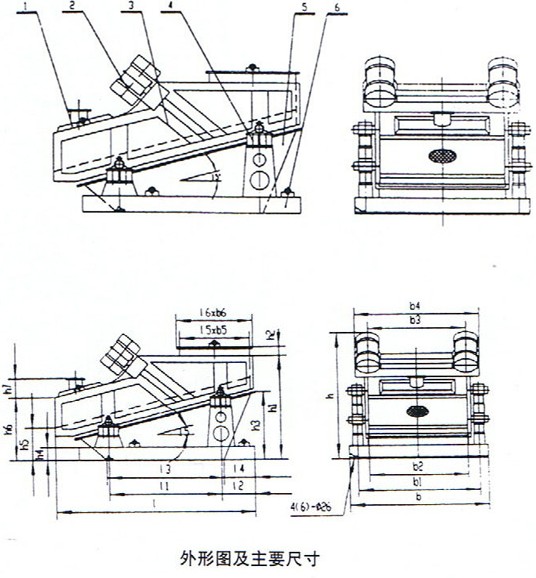

ZSG礦用振動篩外形尺寸圖：

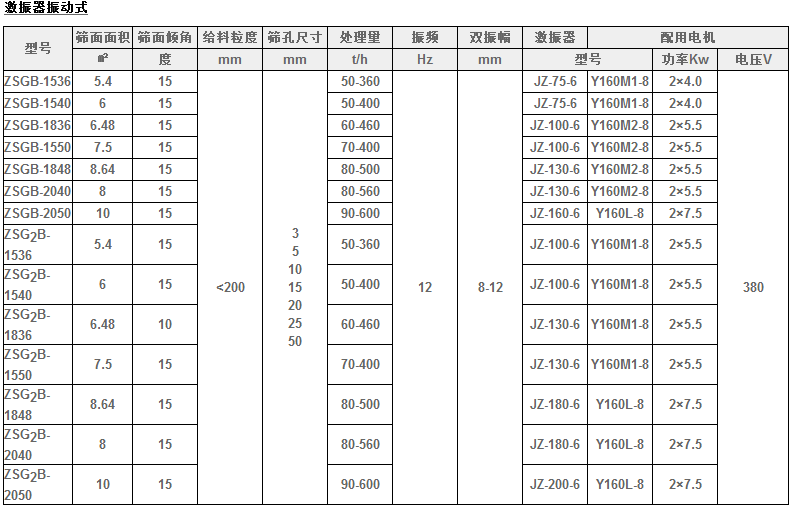

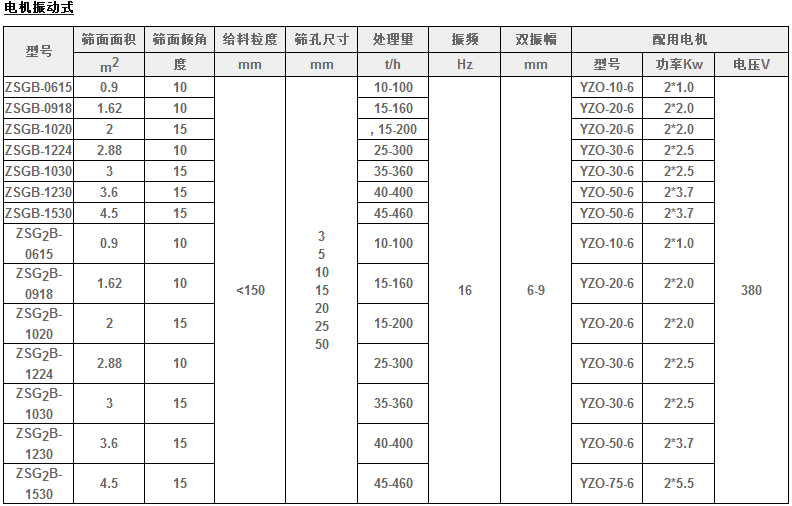

ZSG礦用振動篩技術參數：

說明：
1、表中所列各參數均系定型產品在標態、額定工況下的參考數值；
2、處理量系指物料粒度分布均勻、松散密度為(1.2～1.6t/m3)、水分含量不大于5%的沙石類物料參考值；
3、各參數僅反映設備主要結構類型和外形尺寸，謹供用戶選型參考，具體結構及主要技術參數以技術和供貨合同為準。

礦用振動篩工作原理和結構:
礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，成篩分作業。
ZSG系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用強度螺栓或環槽鉚釘連接，結構合規，堅固。 SG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。 減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。
