煤業用粒徑分樣篩200mm拍擊篩

實驗室用振動篩分兩種：1.普通標準振篩機，2.拍擊式振篩機

2種實驗室振動篩原理不同，結構不同，使用方式不同，相同點是都可以定時，自動停機，適用范圍都很廣泛，下面由江南沃爾森機械小編來為大家科普一下拍擊式試驗篩優點及使用行業。

作用與原理：

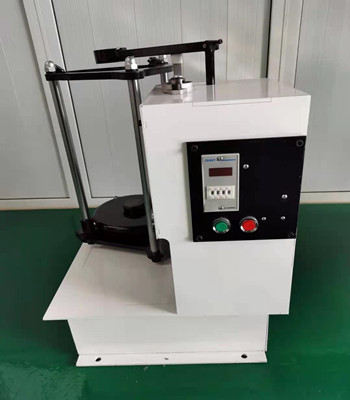

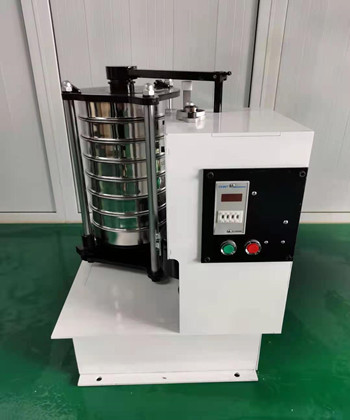

我公司的標準拍擊式振動實驗篩機（同步帶式），工作參數標準、配合試驗篩、分樣篩使用可對冶金、化工、磨料、硬材料、飼料、食品等行業的粉體材料進行篩分、檢驗。

工作原理：

電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于試驗篩的篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

特點：

1）傳動好，一致性好：由于采用齒輪帶動同步帶傳動，轉速比準，不會產生一般三角帶的掉速現象（三角帶有3%的掉速率），使每一次相同時間下的篩分運動相一致（齒輪的傳動比率99%），同時設備安裝數字定時器，設定好時間后到時自動停機，保證檢驗的一致性要求。

2）使用時間長、維修、維護成本低：由于兩齒輪沒有直接接觸不會磨損，同步帶與齒輪的接觸適應性好時間長，維修時只需更換同步帶，同時偏心輪組采用了整體方式，再次安裝方便，轉動部分采用軸承(標準件)，不易磨損，成本低，易更換。降低了維修的技術要求和成本。

3）篩分率好，這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動，不會堵塞篩網，下料快，篩分干凈。

4）潔凈：由于采用的這種傳動方式不需加油，降低了維護成本和保護環境，對生產環境要求潔凈有利。

使用行業用途分析：

廣泛應用于食品、化工、磨料、顏料、礦山、冶金、地質、陶瓷等行業的單位、實驗室、檢驗室、生產控制等對固體、粉體、漿液料等物料的檢驗、篩分、分級、粒度分析、雜物含量分析等。特別是用于金剛石等硬材料生產篩分。

使用方法：

   注意1.電機轉動方向須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂桿，方向反會卡住，無法轉動）。

   檢查電機轉動方向方法：開機前提起頂桿，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。

220V單相電機出廠前已經調好方向。

2.設備運轉前須固定。固定采用底腳螺栓固定，可采用膨脹螺絲將設備固定在水泥地面上。

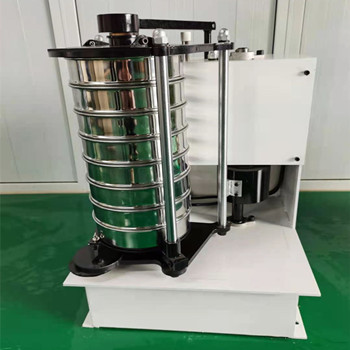

3.安裝試驗篩?？蛻艨梢愿鶕?jù)自己的需要，加裝1-7層試驗篩。具體方法是：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下捶鐵后，定好時間即可開機。采用直徑100mm、直徑75mm夾具可使用相應尺寸套篩，特殊尺寸如直徑300mm的篩機可設計。

4.設備帶有定時裝備，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。

5.設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，再將螺母擰緊。

6.上下滑板，加油嘴等應定期加油。

7.每月定期檢查，加油。

8.安裝請打底腳螺絲。

切記！帶電不能調時間，停機后再調。

易損件

技術參數

注：本廠產品所有技術資料，尺寸以實物為準。

各部件名稱：
