企業新聞
發布時間：2024-01-23 來源：沃爾森機械 瀏覽量：1000次

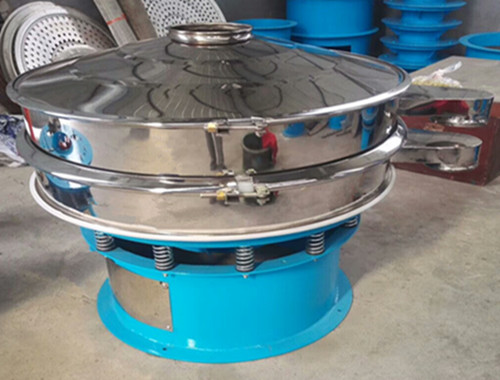

液體除質，豆渣過濾三次元不銹鋼振動篩分機
三次元不銹鋼振動篩使用范圍廣泛，
主要適用行業:
化工行業：樹脂、涂料、化妝品、油漆、塑料、橡膠等。
食品行業：糖粉、淀粉、味精、米粉、奶粉、蛋粉、醬油、果汁及各種添加劑等。
磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨粉、玻璃粉、陶土漿料、釉料等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、高嶺土、氧化鋁、石英砂等。
液體漿液物料有很多，像豆?jié){，紙漿，酵素，油質，酒糟，果液等物料，除雜過濾用三次元不銹鋼振動篩分機，效果好，省工省時，節省成本，下面由河南沃爾森機械小編來為大家科普一下不銹鋼振動篩分機的使技術參數與按裝調整方法。
二、工作特點:
篩選范圍廣--系列三次元旋振篩能分選的原料范圍：顆粒、細粉、漿液都可以篩選。篩分細500目（28微米），過濾細5微米。
網孔防堵塞--三次元振動篩自動清理堵網裝置把堵網幾率降到小。
單層或多層分選--每臺旋振篩可選一至五層篩網，能同時進行二到六個等級的分選或過濾。
篩選--進機物料自動排放，機內無存料。同等篩面篩機比其他類型篩機有更大容量。
篩網更換便捷—旋振篩根據不同需要有多種網架結構；其中一種把更換篩網的時間降到3～5分鐘，比其他類型篩機節約30～60分鐘。篩網時間長，篩分細。
振動無機械傳導—旋振篩的振動源產生的三次元振動平穩，設備可安裝到所需位置且便于移動。
三、適用目的：
1、分級：用S49系列三次元振動篩分?過濾機一臺即可連續對產品實行分離篩選，多層使用一次可分離篩選出六組不同粒徑的產品且不會出現顆粒大小比例不一致的現象，多適用于干物料的篩分。
2、去液體：本設備單層、多層使用，可處理固體、液體的混合物料。實現固液分離，并篩選過濾出不同的目的物料。
3、去雜質：本設備可對大量物料，除去大小不同的小部分物料，進行分離。
四、主要適用行業:
化工行業：樹脂、涂料、化妝品、油漆、塑料、橡膠等。
食品行業：糖粉、淀粉、味精、米粉、奶粉、蛋粉、醬油、果汁及各種添加劑等。
磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨粉、玻璃粉、陶土漿料、釉料等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、高嶺土、氧化鋁、石英砂等。
。
五、旋振篩標準機型技術參數：
|
型 號 |
S49-600 |
S49-800 |
S49-1000 |
S49-1200 |
S49-1500 |
S49-1800 |
S49-2000 |
|
直徑mm |
Φ600 |
Φ800 |
Φ1000 |
Φ1200 |
Φ1500 |
Φ1800 |
Φ2000 |
|
篩網面積m |
0.24 |
0.45 |
0.67 |
1.0 |
1.6 |
2.43 |
3.01 |
|
篩網規格（目） |
2-500 |
||||||
|
進料粒度mm |
<Φ10 |
<Φ15 |
<Φ20 |
<Φ30 |
|||
|
振次rpm |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|
篩面直mm |
Φ560 |
Φ760 |
Φ930 |
Φ1130 |
Φ1430 |
Φ1760 |
Φ1960 |
|
層數 |
1-5 |
||||||
|
功率Kw |
0.25 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
六、旋振篩規格表：
|
型 號 |
功率(KW) |
篩機直徑 |
體 積 |
網層數 |
|
1S S49-400-2S 3S |
0.18KW |
350mm |
580×580×560 580×580×670 580×580×780 |
1 2 3 |
|
1S S49-600-2S 3S |
0.55KW |
560mm |
800×800×750 800×800×890 800×800×1030 |
1 2 3 |
|
1S S49-800-2S 3S |
0.75KW |
760mm |
900×900×750 900×900×890 900×900×1030 |
1 2 3 |
|
1S S49-1000-2S 3S |
1.1KW |
930mm |
1160×1160×810 1160×1160×950 1160×1160×1090 |
1 2 3 |
|
1S S49-1200-2S 3S |
1.5KW |
1130mm |
1360×1360×885 1360×1360×1050 1360×1360×1275 |
1 2 3 |
|
1S S49-1500-2S 3S |
2.2KW |
1430mm |
1850×1850×990 1850×1850×1185 1850×1850×1380 |
1 2 3 |
|
1S S49-1800-2S 3S |
3KW |
1760mm |
2200×2200×1050 2200×2200×1250 2200×2200×1450 |
1 2 3 |
|
型 號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
S49-400-1S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
550 |
270 |
|
S49-400-2S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
660 |
|
|
S49-400-3S |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
770 |
|
|
S49-600-1S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
730 |
340 |
|
S49-600-2S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
865 |
|
|
S49--600-3S |
560 |
460 |
200 |
600 |
120 |
80 |
380 |
1000 |
|
|
S49--800-1S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
730 |
340 |
|
S49--800-2S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
865 |
|
|
S49--800-3S |
680 |
580 |
200 |
800 |
130 |
90 |
550 |
1000 |
|
|
S49--1000-1S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
790 |
400 |
|
S49--1000-2S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
925 |
|
|
S49--1000-3S |
800 |
700 |
250 |
970 |
150 |
110 |
650 |
1060 |
|
|
S49--1200-1S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
860 |
450 |
|
S49--1200-2S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
1025 |
|
|
S49--1200-3S |
980 |
860 |
250 |
1170 |
180 |
110 |
760 |
1190 |
|
|
S49--1500-1S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
985 |
480 |
|
S49--1500-2S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
1180 |
|
|
S49--1500-3S |
1200 |
1060 |
250 |
1470 |
200 |
120 |
950 |
1370 |
|
|
S49--1800-1S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1030 |
520 |
|
S49--1800-2S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1220 |
|
|
S49--1800-3S |
1500 |
1360 |
350 |
1770 |
220 |
130 |
1110 |
1410 |
八、使用要求：
1、須均勻給料；給料量以滿足設備處理量為準，一次投料過多，阻礙物料在篩面上的正常運動，不但易使篩網疲勞變松，而且會降低物料處理量。一次性給予大量物料，會使本身處于不平衡運轉的電機負荷驟然增加，而造成電機損壞、減低電機的時間。如給料量達不到設備的處理能力，即浪費能源，又降低了產量。
2、有大沖擊力的給料方式，須加裝緩沖料斗，物料直接沖擊網面，不但消耗振動源所產生的激振力，更易造成網面破損及篩網疲勞，而影響產量及篩分過濾的質量。
九、XZS系列旋振篩安裝調整說明：
1、機械安裝
當本機被安放位置后，使用者需要是否把機械固定，但注意機械須處在水平位置，否則，會影響本機的運轉。機械的電源線須要與保護電機裝置的開關相連接。
2、運轉前檢查
①機身是否處在水平狀態。②機座是否固定妥當。③細網是否鋪平。④機身框架的束環螺絲是否鎖緊。⑤進料管與篩網間的距離是否足夠。⑥機身是否接觸到其他物品。
3、如果第二項所示的各項都沒有問題，則可以把少許需要篩分或過濾的物料倒入篩網中心位置，視物料的流動方向、角度、速度及處理量等加以調整機械。
4、換細網方法
（一）結構方法一：
步驟一：先把束環螺絲松開卸下上框，把已破損的細網取下，代之以新的細網。
步驟二：把細網平鋪在粗網上，重新把上框放回原位，在四周用手把細網拉緊，在機身對邊兩端上框與下框的框緣處，各用一把鉗，把上框與下框夾緊。
步驟三：把四周突出框緣外的細網除預留約兩公分外，其余剪掉。
步驟四：束環重新套上，松掉鉗，把束環螺絲鎖緊。
步驟五：用軟錘子均勻敲打束環四周，再將銅螺母鎖緊，換細網結束。
（二）結構方法二：
采用繃網環固定細網換網步驟：
步驟一：同“結構方法一”中的“步驟一”。
步驟二：把細網平鋪在粗網上，均勻壓上繃網環，細網平整且不可太緊，給上框下壓時預留繃緊度，以免細網被拉破。
步驟三：剪除多余篩網，束上密封圈。
5、換粗網方法
粗網如破損，可自行修理，如果無法修理，請即送回本公司修理。宜多一組粗網備用。
6、故障排除：
|
狀態 |
檢驗項目 |
對策 |
|
1、電機運轉不良 |
（1）確認電源 （2）電纜線長度不足使接觸不良 （3）電纜是否斷線 （4）單相運轉而線圈燒掉 （5）注入過多潤滑油 |
（1）打開開關 （2）換電纜線 （3）換電纜線 （4）換電機 （5）持續運轉 |
|
2、異狀聲音 |
（1）束環螺絲未鎖緊 （2）束環未嵌合 （3）基臺不穩定 （4）彈簧斷掉 （5）機體與其它硬體接觸 （6）電機合金鋼螺絲松脫 （7）排料口與它物接觸 |
（1）鎖緊螺母 （2）鎖緊銅螺母 （3）穩定基臺 （4）更換彈簧 （5）挪出空間約10公分 （6）確實鎖緊 （7）使其不接觸 |
|
3、原料無法自動排出 |
（1）電機運轉方向錯誤 （2）上下偏心塊的夾角過大 （3）上下偏心塊裝置錯誤 |
（1）更換電源線接觸順序 （2）使角度小于90度 （3）重偏心塊在上輕偏心塊在下 |
|
4、細網易破損 |
（1）原料直接沖擊網面 （2）細網沒有拉緊 （3）粗網已破損 （4）橡皮膠墊磨薄 |
（1）改用緩沖器 （2）重新更換 （3）更換粗網 （4）更換 |
|
5、不銹鋼框出料口裂開 |
（1）銜接過重或吊重物 （2）束環沒有均勻鎖緊 |
（1）使出料口隔離 （2）鎖緊束環 |
7、機械保養
◇日常保養：
1、啟動前：（A）檢查粗網及細網有無破損（B）每一組束環是否鎖緊
2、啟動時：（A）注意有無異常雜音（B）電流是否穩定（C）振動有無異狀
3、使用后：每天使用后即清理干凈
◇定期保養：
1、定期檢查粗細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞。
2、電機運行兩周左右，須補充一次適時的鋰基潤滑脂（ZL-3）。累計運行1500小時，檢查軸承，若損壞時立即更換。
十、影響旋振篩篩分的因素：
①粒徑范圍適宜，物料的粒度越接近于分界直徑時越不易分離；
②物料中含濕量增加，黏性增加，易成團或堵塞篩孔；
③粒子的形狀、密度小、物料不易過篩；
④篩分裝置的參數。
訂 貨 須 知
1、 請注明型號、安裝方式及數量。
2、 如需制造，請?zhí)峁┰O(shè)備示意圖及主要技術尺寸。
3、 用戶自帶物料來我廠試驗，我廠提供方便。
|
產品名稱 |
|
|
規格型號 |
|
|
出廠日期 |
|
|
出廠編號 |
|
|
檢 驗 員 |
|
