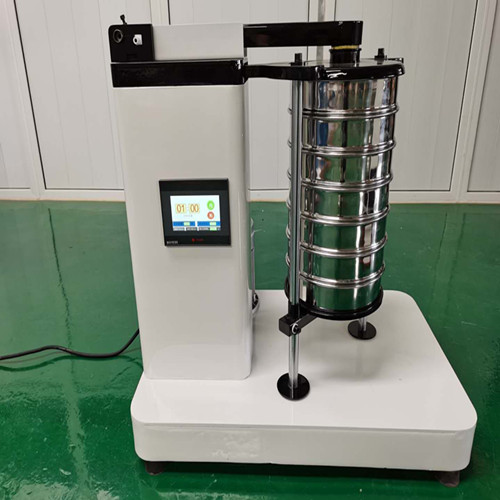

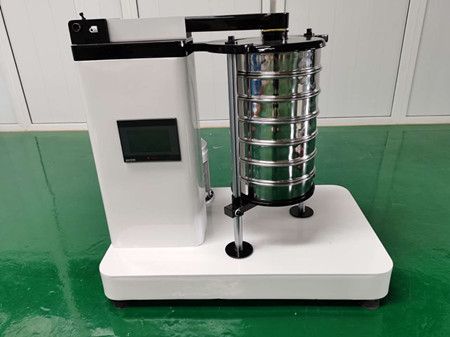

WES-200mm觸摸屏拍擊篩結構原理與技術參數
一、用途：
新型擺動拍擊篩分機是一款精度篩分機械，廣泛應用于化工、食品、醫藥、礦山、工廠等試驗室用于多種物料的篩分設備。
二、結構原理：
1、本機利用電機平布帶輪帶動偏心擺動機構，帶動篩框作有規律的橢圓形軌跡轉動，可以根據物料分級要求，篩框可以1-8層任意選裝。上部通過螺旋斜面軸承頂桿機構，帶動拍擊臂進行規律拍打，使難以篩分的物料在擺動和拍擊振動下順利分離。使篩分效率和篩分精度顯著提高。
2、本機采用電子數控操作面板，數顯定時，可方便調整每次篩分時間,并記錄每次拍擊次數及每次的搖擺次數。
|
序號 |
名稱 |
功能 |
|
A |
拍擊臂 |
上下拍擊敲打振動篩框 |
|
B |
拍擊定位銷 |
開啟或關閉拍擊功能 |
|
C |
鎖緊手柄 |
底框托架鎖緊機構 |
|
D |
下托盤 |
安裝定位篩框 |
|
E |
上壓蓋 |
固定篩框上部 |
|
F |
聚氨酯砧座 |
將拍擊振動傳遞給篩框 |
|
G |
操作面板 |
用于調整確定工作狀態和時間 |
A、顯示操作面板
按下電源啟動，觸屏顯示屏亮屏
按下綠色啟動按鈕開，設備開始運行。 按紅色按鈕關，設備停止運行，顯示本次拍擊次數和本次搖擺次數。 從新按下綠色按鈕，設備從新繼續運行，拍擊和搖擺次數歸零重新計數。 每次可重新觸屏輸入時間。 |

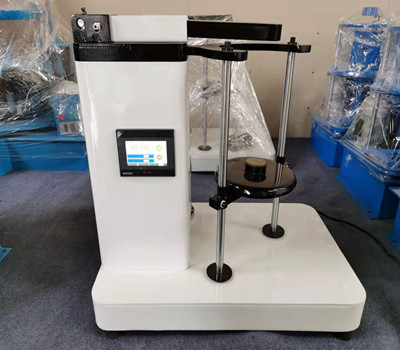

D、篩框的安裝：
本機采用GB/T6003.1-1997標準篩框￠200×50
|
|
1、 安裝篩框時，先把立柱下部篩框底部 托架緊定把手螺釘松開，并將托架向下推。 2、把所需篩框放置到底部托架上，蓋好頂蓋， 將托架向上推進，直到上部定位部充分到位 然后把緊定把手鎖緊。
|
E、篩框取出：
1、先把拍擊臂提起。
2、把立柱底框托架緊定把手松開，
向下推開，取去篩框
F、關閉拍擊臂
|
B A |
Ｂ處是一偏心鎖定銷，先把鎖定銷 向外拔出，抬起拍擊臂A，轉動鎖定銷 把拍擊臂抬高鎖定，即可停止拍打 功能。 |
三、日常維護：
為保持設備正常狀況，請注意日常維護和保養。
|
|
不要用自來水直接沖洗整機 內有高壓電器謹防觸電 清潔 只能使用布蘸水。禁止使用溶劑。
|
1）、應保持設備清潔，篩網每次用后要及時用毛刷清掃干凈，對較
難清理的篩網物料，建議采用超聲波浴清理。
2）、對拍擊臂、轉動螺旋頂桿機構要定期加注輕質潤滑油。
3）、設備停止運轉后，人員離開要及時斷開電源、
4）、插拔電源要捏緊插頭，不準扯拉電線。
四、包裝和運輸：
本設備運輸包裝適用于GB機械設備通用運輸包裝技術規范。
|
|
如果因包裝運輸不當，造成設備損傷，影響使用，應根據責任進行索賠。 |
運輸
運輸?shù)跹b應按下面圖示，用4個專用M20×150的螺栓緊固到底座上進行吊裝。凈重量：約為75公斤。
吊裝位置圖
|
|
運輸中不允許倒置、側放 。。 |
|
|
運輸過程中不允許堆壓、投擲 |
|
|
如果溫度變化很高（例如在空中運輸過程中），防止凝結水。否則電子元件會損壞。 |
|
|
如果環境溫度低于或超過這些值，電氣和機械部件會損壞，性能數據被改變到一個未知的程度。 |
1、 設備應安裝于適當高度的工作臺面上，校正好水平位置，不得傾斜，4個支腳要平穩接觸臺面，不得有振動。
2、 電源插座須與本機匹配，設備需可靠接地接零。
六、技術參數：
1、本機是斷續運行，8小時的單班操作實驗室設備。
2、本機篩框選配GB/T6003.1-1979標準篩框。
3、電機功率：0.55Kw
4、 旋轉次數：310±6次/Min
5、 拍擊次數：170±3/次
6、 拍擊高度38±6毫米
7、旋轉行程：16毫米
8、配用電源：電壓220V 頻率50赫茲
七、隨機文件：
1、使用說明書一份
