超聲波系統正確使用方法及連接按裝

1     將超聲波網架安裝到振動篩分設備上。

內置式超聲波篩分系統需將超聲波換能器提前安裝到超聲波網架上，安裝超聲波換能器 時需注意保證超聲波換能器螺紋和超聲波網架上的安裝底座內螺紋同心并內螺紋內沒有異 物，超聲波換能器與網架上安裝底座在順時針旋轉時不會出現卡頓，當超聲波換能器與安裝 底座用手?jǐn)Q不動的時候才能使用緊固扳手上緊 (詳見后面超聲波網架使用須知)。

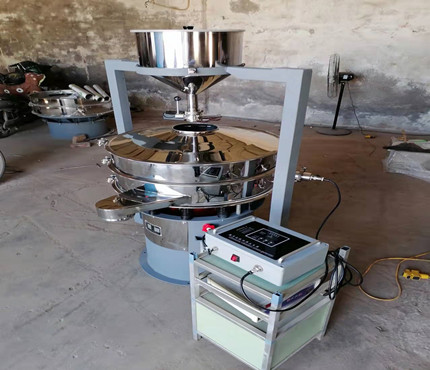

將超聲波網架放置到振動篩分設備上，將超聲波換能器的供電連接組件從預留的固定孔 中穿出 (注意超聲波換能器供電連接組件的方向，從篩網面向下看超聲波換能器供電連接組 件的方向是逆時針方向，超聲波換能器供電連接組件起到一個拉緊彈簧的作用，可以避 免 在篩分過程中超聲波換能器退絲松動) 并用螺母鎖緊，然后將超聲波網架和振動篩分設備  緊固安裝好。

外置式超聲波網架導波桿從導波桿密封組件中穿出(密封組件外壓緊件及密封膠墊取出 狀態)，將超聲波網架與振動篩分設備緊固。

安裝密封組件外壓緊件及密封膠墊，然后安裝外置式超聲波換能器 (注意外置式換能器 外殼不能受力，拆裝需要用對應扳手在換能器前段卡口處拆裝)。

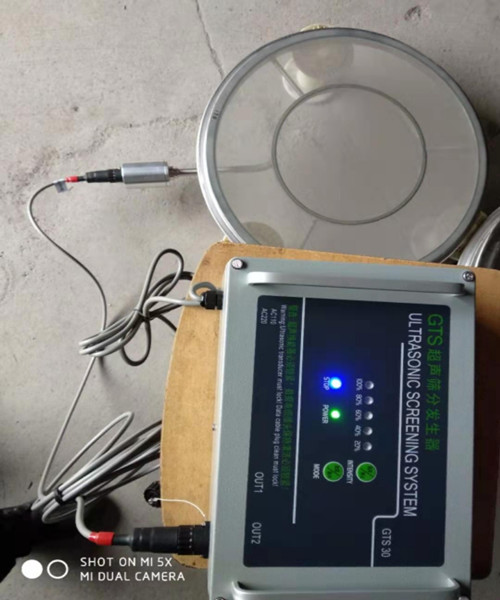

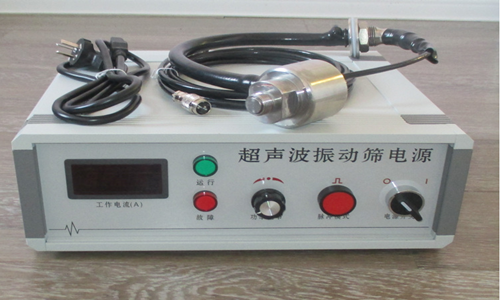

將超聲波饋電線的另外一頭與超聲波發生器上相應的輸出插座連接鎖緊。 將交流輸入線插到相應的插座上鎖緊，然后將另一端插入供電插座上。

3. 確認振動篩分設備及超聲波系統的電源輸入等級正確，地線連接好。

1) 、打開振動篩分設備電源

2） 、打開超聲波系統電源

3）  、確認振動篩分設備運轉正常無異響。

4 ） 、打開物料輸送設備向振動篩分設備輸送待篩分的物料 開始篩分作業。

先停止物料輸送設備

等待 1-2 分鐘后關閉超聲波系統電源

等候 1 分鐘左右關閉振動篩分設備電源。

3.超聲波系統的功率大小和篩分產量成正比，超聲波系統的功率大小和篩網時間成反比。 根據所需產量和耗材 (篩網) 的調節超聲波系統的功率大小，每次調節以后超聲波系統 內 部的 MCU 會在調節以后 3-5 秒出現一個記憶動作：功率降為 0 并恢復到設定的功率， 以 后每次開機會自動保持在設定功率位置。

對于比重較輕的物料建議使用脈沖工作方式，開機后按一下連續/脈沖，超聲波系統開 始間歇性工作：工作 1 秒 停止 1 秒，模擬功率顯示條從功率

0 到設定功率閃爍，再按一次 連續/脈沖按鍵恢復到連續狀態，開機默認為連續工作方式。
