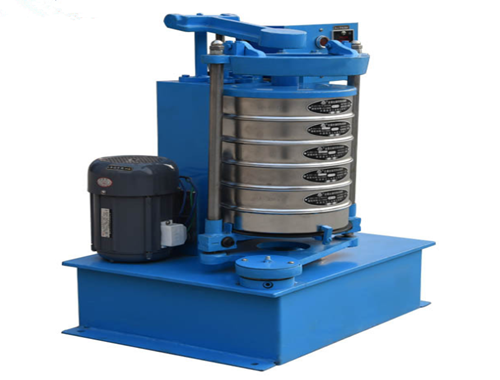

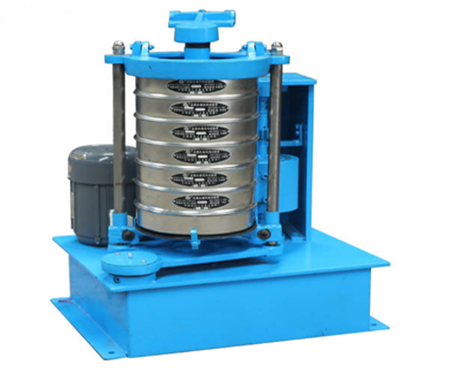

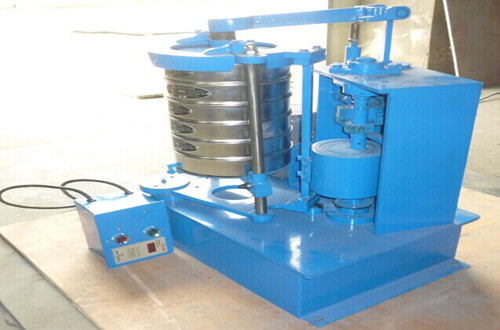

實驗室檢測用拍擊篩優點說明及參數表

作用與原理：

我公司生產的標準拍擊式振動實驗篩機（同步帶式），工作參數標準、配合試驗篩、分樣篩使用可對冶金、化工、磨料、硬材料、飼料、食品、醫藥等行業的粉體材料進行篩分生產、檢驗。

工作原理：

電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于試驗篩的篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。

優點：

1）：由于采用齒輪帶動同步帶傳動，轉速比準確，不會產生一般三角帶的掉速現象（三角帶有3%的掉速率），使每一次相同時間下的篩分運動相一致，同時設備安裝數字定時器，設定好時間后到時自動停機，保證檢驗或生產的一致性要求。

2）使用時間長、維修、維護成本低：由于兩齒輪沒有直接接觸不會磨損，同步帶與齒輪的接觸適應性好使用時間長，維修時只需更換同步帶，同時偏心輪組采用了整體方式，再次安裝準確方便，轉動部分采用軸承(標準件)，不易磨損，成本低，易更換。降低了維修的技術要求和成本。

3）篩分率好，這種篩分方式使篩分時同時具有往復和拍擊振動兩種運動，不會堵塞篩網，下料快，篩分細。

4）潔凈：由于采用的這種傳動方式不需加油，降低了維護成本和保護環境，對生產環境要求潔凈有利。

使用行業用途分析：

廣泛應用于食品、醫藥、化工、磨料、顏料、礦山、冶金、、陶瓷、等行業的單位、實驗室、檢驗室、生產控制等對固體、粉體、漿液料等物料的檢驗、篩分、分級、粒度分析、雜物含量分析等。是用于金剛石等硬材料生產篩分。

使用方法：

注意1.電機轉動方向須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂桿，方向反會卡住，無法轉動）。

檢查電機轉動方向方法：開機前提起頂桿，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。

220V單相電機出廠前已經調好方向。

2.設備運轉前須固定。固定采用底腳螺栓固定，可采用膨脹螺絲將設備固定在水泥地面上。

3.安裝試驗篩?？蛻艨梢愿鶕?jù)自己的需要，加裝1-7層試驗篩。具體方法是：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下捶鐵后，定好時間即可開機。采用直徑100mm、直徑75mm夾具可使用相應尺寸套篩，尺寸如直徑300mm的篩機可定制。

4.設備帶有定時裝備，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。

5.設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，再將螺母擰死。

6.上下滑板，加油嘴等應定期加油。

7.每月定期檢查，加油。

8.安裝請打底腳螺絲。

切記！帶電不能調時間，停機后再調。

易損件

技術參數

注：本廠產品技術資料，尺寸以實物為準。

各部件名稱：
